Zeit-Frequenzoperationen

Operationen in der Zeit-Frequenzebene

TFA
TFA

Die präzise Analyse von Signalen in der Zeit-Frequenzebene nach Abschnitt TFA-Zeit-Frequenzanalyse gestattet ihre ebenso präzise Modifikation.

Beispiele von Operationen i. d. Zeit-Frequenzebene

  • Selektion eines Signalabschnitts nicht nur als ein zeitliches Intervall (allgemein bekannt), sondern gleichzeitig auch als Frequenzintervall (zweidimensionales Filter)
  • Signalfilterung als frequenzagiles Filter, also einem Filter, dessen Filtercharakteristik bei spektralen Signaländerungen eine Funktion der Zeit ist und nicht statisch festgelegt
  • Frequenzbandverschiebung mit - oder ohne Abtastratenreduktion, z.B. zur Digital-Down-Conversion (DDC)
  • Konvertierung von Signalformaten: 16/24/32-Bit-WAV (1,2-kanalig / PCM, Float), ASCII-Text (wird oft in der Medizin und den Geowissenschaften verwendet), 32-Bit-TFA-Format zur Signalmodifikation mit mehreren TFA-Instanzen ohne Quantisierungsverluste
  • Konvertierung von reellen Signalen in komplexe und umgekehrt

Beispiele für Zeit-Frequenzoperationen, erstellt mit der Software TFA:

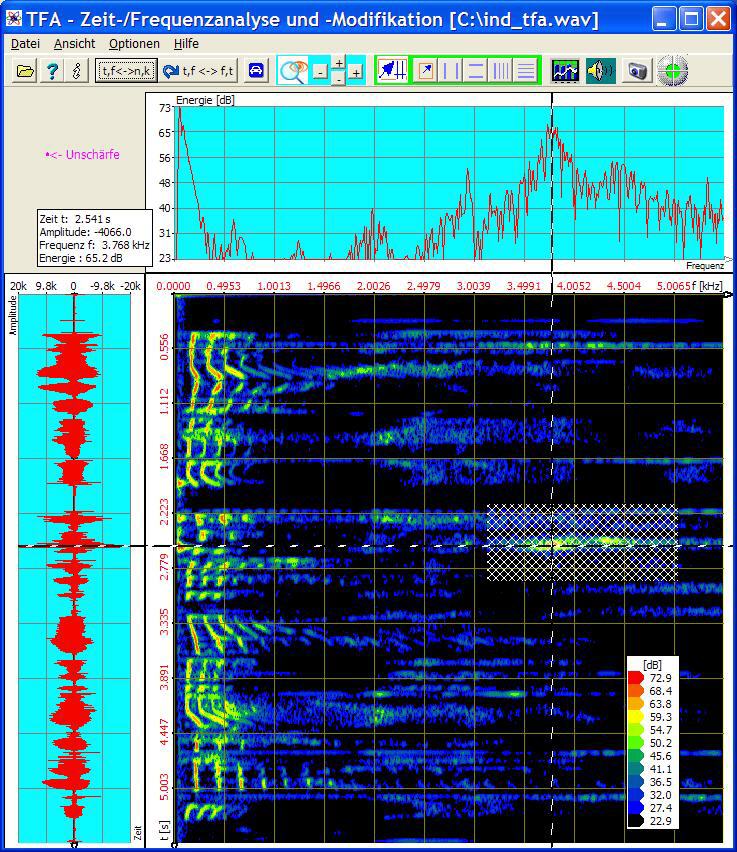

Auswahl des interessanten Zeit-Frequenzintervalls

Auswahl des interessanten Zeit-Frequenzintervalls:
Auswahl des interessanten Zeit-Frequenzintervalls: Mit der Maus lässt sich das schraffierte Auswahlrechteck über den interessierenden Zeit-/Frequenzbereich ziehen.

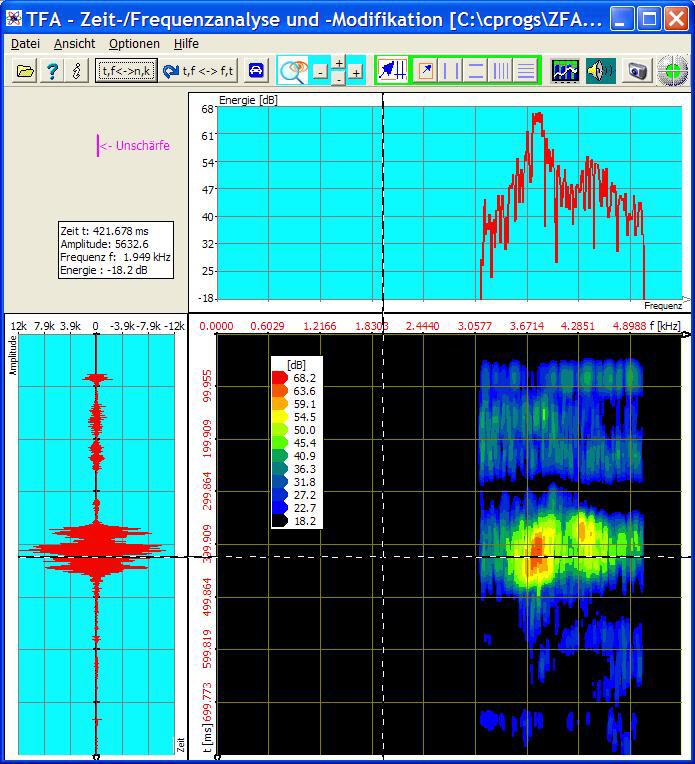

Extraktion des selektierten Zeit-Frequenzbereichs

Extraktion des interessanten Zeit-Frequenzbereichs
Extraktion des interessanten Zeit-Frequenzbereichs und Exportieren in eine neue TFA-Instanz z.B. zur weiteren Analyse.

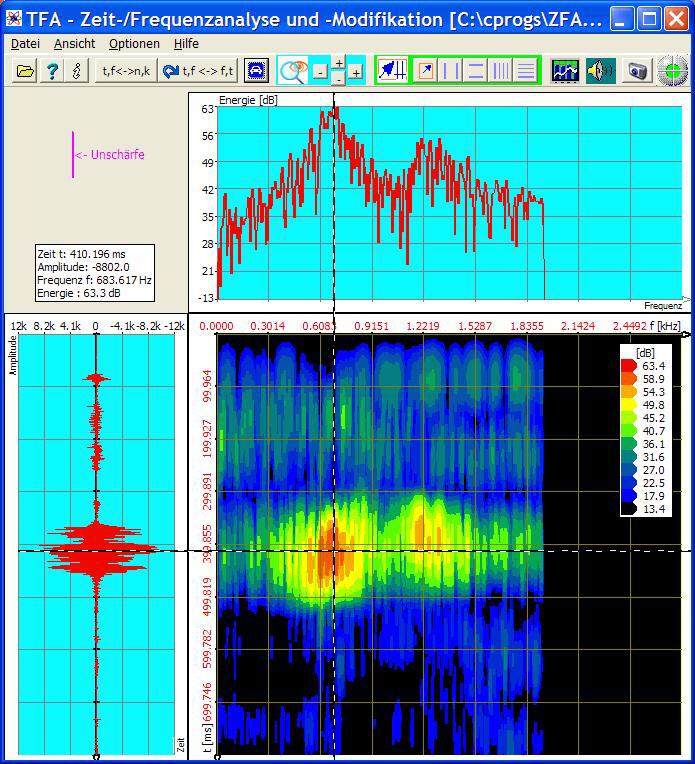

Extraktion mit DDC

Extraktion mit DDC
Extraktion mit DDC und Frequenzverschiebung nach f=0 sowie einer Abtastratenreduktion

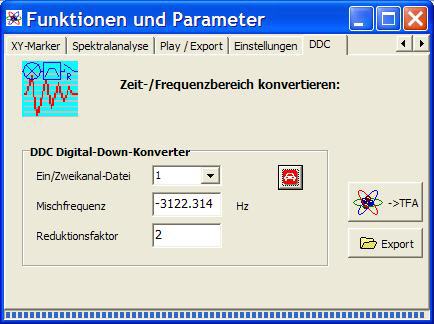

Auf Wunsch: Automatische DDC-Einstellung

Automatische DDC-Einstellung:
Automatische DDC-Einstellung: Die rote "Auto"-Taste gibt einen Vorschlag zur DDC-Einstellung in Abhängigkeit zum gewünschten Datei-Format (einkanalig-reell/zweikanalig-komplex) vor.
